Wie groß ist der Platzbedarf für den Einbau eines Rucksack-Schwerlast-FTF?

Als Lieferant von Rucksack-Schwerlastfahrzeugen (FTS) werde ich oft nach dem Platzbedarf für diese leistungsstarken Maschinen gefragt. In diesem Blogbeitrag werde ich mich mit den Schlüsselfaktoren befassen, die den erforderlichen Installationsraum für ein Rucksack-Schwerlast-AGV bestimmen, und Ihnen ein umfassendes Verständnis vermitteln, das Ihnen bei der effektiven Planung Ihres Anlagenlayouts hilft.

Verstehen der Grundlagen von Rucksack-Schwerlast-FTFs

Rucksack-Schwerlast-AGVs sind für den effizienten und autonomen Transport schwerer Nutzlasten in industriellen Umgebungen konzipiert. Diese AGVs sind mit einem robusten Hebemechanismus auf der Rückseite ausgestattet, der es ihnen ermöglicht, schwere Gegenstände wie große Paletten, Maschinenteile oder sogar ganze Windkraftanlagenkomponenten aufzunehmen, zu tragen und abzusetzen. Ihre Fähigkeit, schwere Lasten zu handhaben, macht sie ideal für Branchen wie Fertigung, Logistik und Energie.

Schlüsselfaktoren, die den Platzbedarf für die Installation beeinflussen

1. AGV-Abmessungen

Die physische Größe des AGV selbst ist ein wesentlicher Faktor bei der Bestimmung des benötigten Bauraums. Rucksack-Schwerlast-FTF gibt es je nach Tragfähigkeit und Bauart in verschiedenen Größen. Größere AGVs mit höherer Tragfähigkeit benötigen typischerweise mehr Platz zum Manövrieren und Wenden. Bei der Planung Ihrer Installation ist es wichtig, die Länge, Breite und Höhe des AGV sowie den zusätzlichen Freiraum zu berücksichtigen, der für seinen Hebemechanismus und seine Sicherheitsfunktionen erforderlich ist.

2. Laden Sie Größe und Form

Auch die Größe und Form der Lasten, die das AGV transportieren wird, spielen eine wesentliche Rolle bei der Bestimmung des Aufstellraums. Unregelmäßig geformte oder übergroße Ladungen erfordern möglicherweise zusätzlichen Freiraum, um einen sicheren und effizienten Transport zu gewährleisten. Sie müssen die maximalen Abmessungen der Lasten berücksichtigen, einschließlich etwaiger Vorsprünge oder Überhänge, und sicherstellen, dass genügend Platz für das AGV vorhanden ist, um die Lasten aufzunehmen, zu tragen und abzusetzen, ohne mit anderen Objekten oder Strukturen zu kollidieren.

3. Manövrieranforderungen

Rucksack-Schwerlast-FTF benötigen ausreichend Platz zum Manövrieren innerhalb der Anlage. Dazu gehört Platz zum Wenden, Beschleunigen, Abbremsen und Anhalten. Der Wenderadius des AGV ist ein wichtiger Gesichtspunkt, da er den Mindestraum bestimmt, den das AGV für eine Wende benötigt. Darüber hinaus müssen Sie dem AGV ausreichend Platz zum sicheren Beschleunigen und Abbremsen bieten, insbesondere beim Transport schwerer Lasten. Dies erfordert möglicherweise längere gerade Abschnitte auf dem Weg des AGV oder zusätzliche Pufferzonen an Kreuzungen.

4. Sicherheitsabstand

Sicherheit ist bei der Installation von Backpack-Schwerlast-FTFs von größter Bedeutung. Sie müssen einen ausreichenden Sicherheitsabstand rund um den Weg des AGV einhalten, um Kollisionen mit anderen Geräten, Personen oder Strukturen zu verhindern. Dazu gehört ein Mindestabstand zwischen dem AGV und allen festen Objekten sowie eine Pufferzone, um unerwartete Bewegungen oder Abweichungen vom geplanten Weg zu ermöglichen. Die Anforderungen an den Sicherheitsabstand können je nach spezifischer Anwendung und Betriebsumgebung variieren, es wird jedoch generell empfohlen, Industriestandards und -richtlinien zu befolgen.

5. Lade- und Wartungsbereiche

Rucksack-Schwerlast-AGVs müssen regelmäßig aufgeladen und gewartet werden, um eine optimale Leistung zu gewährleisten. Sie müssen innerhalb der Anlage ausreichend Platz für Ladestationen und Wartungsbereiche vorsehen. Die Ladestationen sollten sich an einem bequemen und zugänglichen Ort befinden und genügend Platz bieten, damit das AGV parken und sich an das Ladesystem anschließen kann. Die Wartungsbereiche sollten mit den notwendigen Werkzeugen und Geräten für routinemäßige Inspektionen, Reparaturen und Wartung des AGV ausgestattet sein.

Berechnung des Installationsraumbedarfs

Um den Platzbedarf für die Installation eines Rucksack-Schwerlast-FTF zu berechnen, müssen Sie alle oben genannten Faktoren berücksichtigen. Hier ist eine Schritt-für-Schritt-Anleitung, die Ihnen hilft, den benötigten Platz einzuschätzen:

1. Bestimmen Sie die AGV-Abmessungen:Ermitteln Sie die Länge, Breite und Höhe des AGV aus den Angaben des Herstellers. Fügen Sie den für den Hebemechanismus und die Sicherheitsfunktionen erforderlichen zusätzlichen Freiraum hinzu.
2. Messen Sie die Ladungsabmessungen:Messen Sie die maximale Länge, Breite und Höhe der Lasten, die das AGV transportieren wird, einschließlich etwaiger Vorsprünge oder Überhänge.
3. Berechnen Sie den Wenderadius:Bestimmen Sie den Wenderadius des AGV basierend auf seinem Design und seinen Betriebsanforderungen. Dies wird Ihnen dabei helfen, den Mindestraum zu bestimmen, den das AGV für eine Wende benötigt.
4. Sicherheitsfreiraum vergeben:Sorgen Sie für einen Mindestsicherheitsabstand rund um den Weg des AGV, einschließlich einer Pufferzone, um unerwartete Bewegungen oder Abweichungen vom geplanten Weg zu ermöglichen. Die Anforderungen an den Sicherheitsabstand können je nach spezifischer Anwendung und Betriebsumgebung variieren, es wird jedoch generell empfohlen, Industriestandards und -richtlinien zu befolgen.
5. Berücksichtigen Sie Lade- und Wartungsbereiche:Planen Sie ausreichend Platz für Ladestationen und Wartungsbereiche innerhalb der Anlage ein. Die Ladestationen sollten sich an einem bequemen und zugänglichen Ort befinden und genügend Platz bieten, damit das AGV parken und sich an das Ladesystem anschließen kann. Die Wartungsbereiche sollten mit den notwendigen Werkzeugen und Geräten für routinemäßige Inspektionen, Reparaturen und Wartung des AGV ausgestattet sein.
6. Konto für Manövrieranforderungen:Sorgen Sie dafür, dass das AGV ausreichend Platz zum Manövrieren innerhalb der Anlage hat, einschließlich Platz zum Wenden, Beschleunigen, Abbremsen und Anhalten. Dies erfordert möglicherweise längere gerade Abschnitte auf dem Weg des AGV oder zusätzliche Pufferzonen an Kreuzungen.

Beispiele für den Installationsraumbedarf

Um Ihnen einen besseren Überblick über den Bauraumbedarf von Rucksack-Schwerlast-AGVs zu geben, finden Sie hier einige Beispiele basierend auf unterschiedlichen Tragfähigkeiten und Anwendungen:

Beispiel 1: FTS mit kleiner bis mittlerer Tragfähigkeit

• AGV-Abmessungen:Länge: 2 Meter, Breite: 1,5 Meter, Höhe: 1,2 Meter
• Ladeabmessungen:Maximale Länge: 1,5 Meter, Breite: 1 Meter, Höhe: 0,8 Meter
• Wenderadius:2 Meter
• Sicherheitsabstand:0,5 Meter um den Weg des AGV herum
• Lade- und Wartungsbereich:3 Meter x 3 Meter
• Erforderlicher Gesamtinstallationsraum:Ungefähr 10 Meter x 10 Meter

Beispiel 2: AGV mit großer Tragfähigkeit

• AGV-Abmessungen:Länge: 3 Meter, Breite: 2 Meter, Höhe: 1,5 Meter
• Ladeabmessungen:Maximale Länge: 3 Meter, Breite: 2 Meter, Höhe: 1,5 Meter
• Wenderadius:3 Meter
• Sicherheitsabstand:1 Meter um den Weg des AGV herum
• Lade- und Wartungsbereich:5 Meter x 5 Meter
• Erforderlicher Gesamtinstallationsraum:Ungefähr 20 Meter x 20 Meter

Zusätzliche Überlegungen

Zusätzlich zu den oben genannten Faktoren gibt es noch einige weitere Überlegungen, die Sie bei der Planung des Installationsraums für Rucksack-Schwerlast-AGVs berücksichtigen müssen:

1. Bodenbedingungen

Die Bodenbedingungen in der Anlage können einen erheblichen Einfluss auf die Leistung und Sicherheit des AGV haben. Der Boden sollte flach, glatt und frei von Hindernissen oder Schmutz sein. Es sollte auch in der Lage sein, das Gewicht des AGV und die Lasten, die es transportieren wird, zu tragen. Wenn die Bodenverhältnisse nicht geeignet sind, müssen Sie möglicherweise vor der Installation des AGV Änderungen oder Reparaturen vornehmen.

2. Umgebungsbedingungen

Auch die Umgebungsbedingungen in der Anlage, wie Temperatur, Luftfeuchtigkeit und Staubbelastung, können sich auf die Leistung und Zuverlässigkeit des AGV auswirken. Sie müssen sicherstellen, dass die Betriebsumgebung innerhalb des angegebenen Bereichs für die Komponenten und Systeme des AGV liegt. Bei Bedarf müssen Sie möglicherweise Umgebungskontrollsysteme wie Klimaanlagen oder Staubabscheider installieren, um optimale Betriebsbedingungen aufrechtzuerhalten.

3. Integration mit bestehenden Systemen

Wenn in der Anlage bereits Geräte oder Systeme vorhanden sind, müssen Sie sicherstellen, dass das Backpack Heavy-Load AGV nahtlos in diese integriert werden kann. Dazu gehört die Kompatibilität mit dem Anlagenlayout, der Materialtransportausrüstung und den Steuerungssystemen. Möglicherweise müssen Sie mit dem AGV-Hersteller oder einem Systemintegrator zusammenarbeiten, um sicherzustellen, dass das AGV effektiv und effizient integriert werden kann.

Abschluss

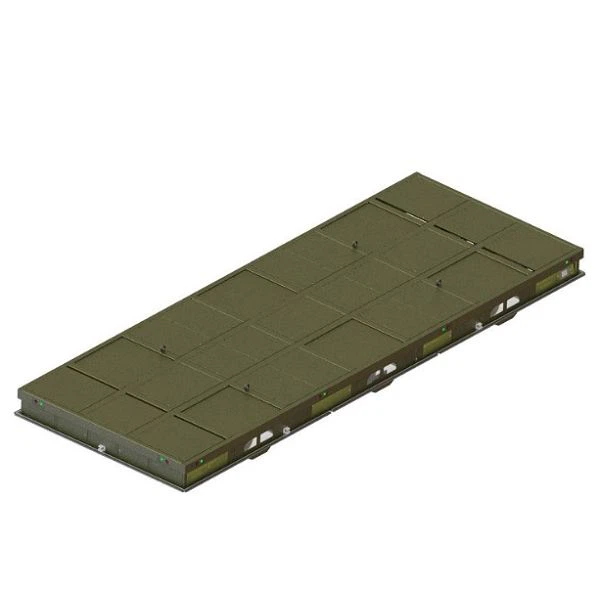

Zusammenfassend lässt sich sagen, dass der Platzbedarf für die Installation eines Backpack-Schwerlast-FTF von mehreren Faktoren abhängt, darunter den Abmessungen des AGV, der Ladungsgröße und -form, den Manövrieranforderungen, dem Sicherheitsabstand sowie den Lade- und Wartungsbereichen. Wenn Sie diese Faktoren berücksichtigen und die in diesem Blogbeitrag beschriebenen Schritte befolgen, können Sie den erforderlichen Installationsraum berechnen und Ihr Anlagenlayout effektiv planen. Wenn Sie spezielle Fragen haben oder weitere Hilfe benötigen, können Sie sich gerne an uns wenden. Wir sind ein führender Anbieter von Rucksack-Schwerlast-AGVs und bieten auch anWindgenerator-Transport-AGVs,Heben schwerer Last-FTFs, UndVollautomatisches Hochleistungs-FTF. Unser Expertenteam hilft Ihnen dabei, die richtige AGV-Lösung für Ihre Anforderungen zu finden und eine erfolgreiche Installation sicherzustellen.

Referenzen

• Industriestandards und Richtlinien für die Installation und den Betrieb von AGVs
• Herstellerangaben und Dokumentation für Rucksack-Schwerlast-AGVs
• Fallstudien und Best Practices aus anderen AGV-Installationen in ähnlichen Branchen
